Dossier non géolocalisé
-
Aire d'étude et canton
Mans (Le)
-
Commune
Le Mans
-
Lieu-dit
Les Pins
-
Adresse
rue des Frères-Whrigt
,
rue Hubert-Latham
,
rue Montgolfier
,
rue Mouillard
,
rue Jean-Mermoz
,
rue Roland-Garros
,
rue Icare
,
rue Jules-Védrines
,
rue Vaisseau Paris
,
rue Dampierre
,
rue Coli
,
rue Georges-Madon
,
rue Brindejonc-des-Moulinais
,
rue Charles-Nungesser
-
Cadastre
2021
KM
525 à 527, 556 à 558, 599 à 602, 613 à 616, 620-621, 633 à 635, 642-644, 645 à 649, 666 à 669, 752-754-758, 809, 848 à 851, 857, 866 à 868
;
2021
KL
111-110, 115-116, 118 à 122, 126 à 150, 152 à 164, 203 à 213, 221 à 225, 228-229, 232 à 239, 245, 248-249, 322 à 335, 352 à 354, 358, 363-364, 367-378, 371 à 375, 380-382, 387-388, 392-393, 398, 718 à 725, 728-735, 1044 à 1050, 1053-1054
-
Dénominationsmaison
Ces deux cent quarante-six logements de la cité des Pins ont été construits pour les ouvriers de l'usine. Ils sont divisés en deux types qui contenaient tous trois pièces.
Ils sont construits sur les plans de Gonse et Sandrin en 1939.
-
Période(s)
- Principale : 2e quart 20e siècle , daté par source
-
Dates
- 1939, daté par source
-
Auteur(s)
-
Auteur :
GonseGonse
Architecte pour le compte de l’entreprise Gnome et Rhône ayant réalisé avec Sandrin la cité dans les Pins du Mans.
-
Auteur :
SandrinSandrin
Architecte pour le compte de l'entreprise Gnome et Rhône avec Gonse en charge de la cité dans les Pins du Mans.
-
Auteur :
Les pavillons sont groupés quatre à quatre et entourés d'un jardin de 200 mètres carrés clos.
Le soubassement en béton de ciment est recouvert d'enduit ciment peigné pour former de légères stries. Les murs extérieurs sont en béton, les cloisons porteuses sont en briques pleines et les mitoyennes en briques creuses. Tous les éléments de chainage sont en béton. Un escalier à quartier tournant à limons et fausses crémaillères en sapin et marches en chêne permet d’accéder à l'étage. Cet escalier est systématiquement positionné derrière la porte d'entrée, dans le vestibule. Les pavillons sont composés d'un salon, une cuisine et un WC en rez-de-chaussée, de deux chambres et d'un débarras à l'étage.
Les pavillons se partagent en deux types :

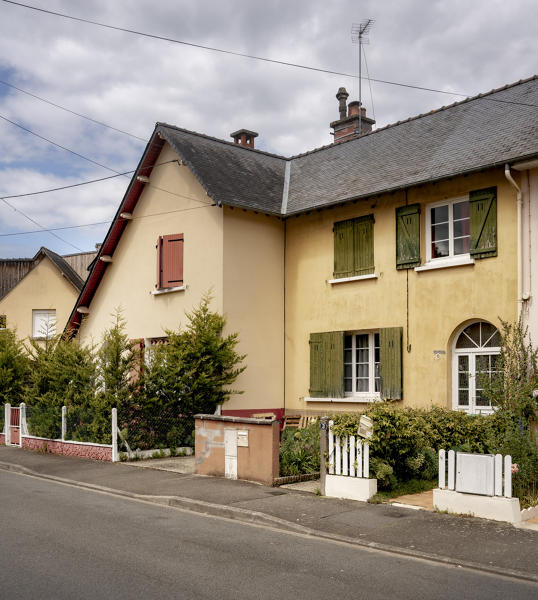

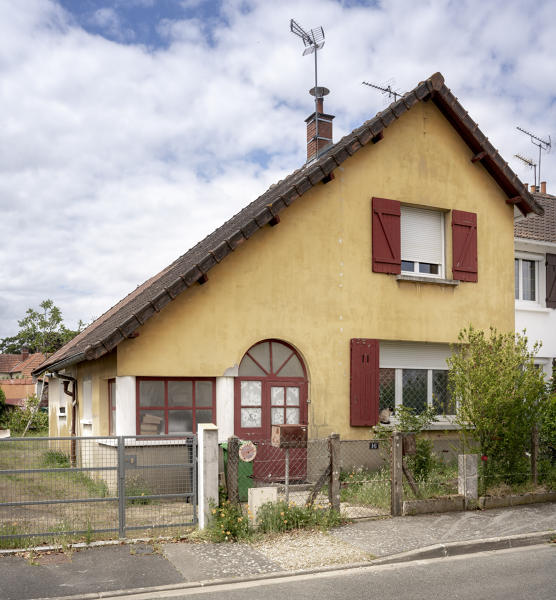

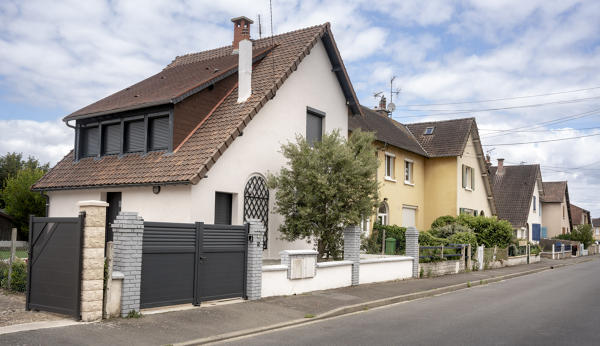

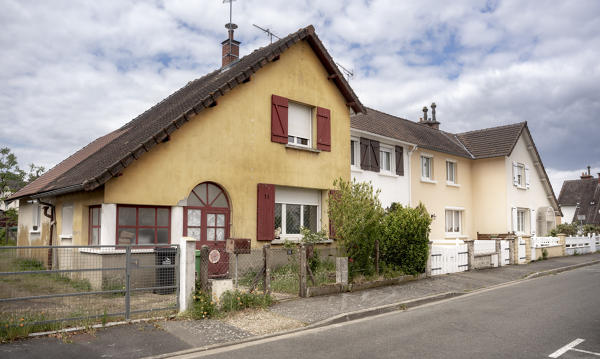

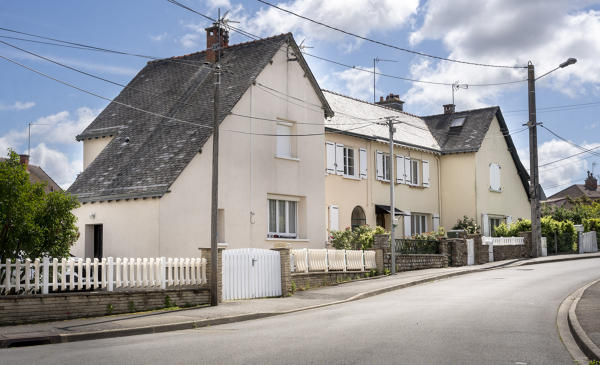

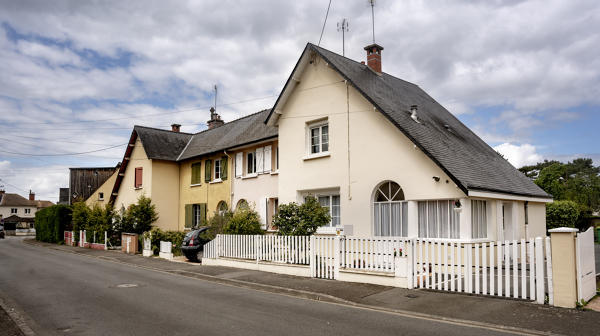

Le premier type présente quatre logements alignés précédés d'une cour close. Le jardin se développe à l'arrière. Les logements latéraux ont leur façade principale sur le pignon alors que les logements centraux sont sur le gouttereau. Les logements placés aux extrémités sont pourvus d'un porche sur la travée latérale. On y accède par une porte en plein cintre, il est percé d'ouvertures rectangulaires dont les jambages sont des colonnes. Les logements centraux, en retrait, ont des portes d'entrée placées sur les deux travées centrales. Tous les logements sont composés de deux travées. Les fenêtres sont des ouvertures rectangulaires.
Les toits sont à plusieurs pans et couverts de tuiles mécaniques ou d'ardoises.

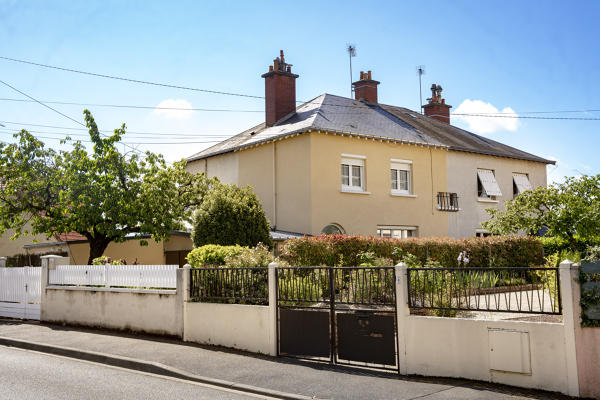

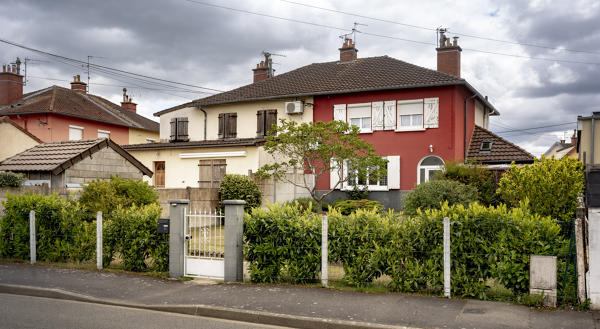

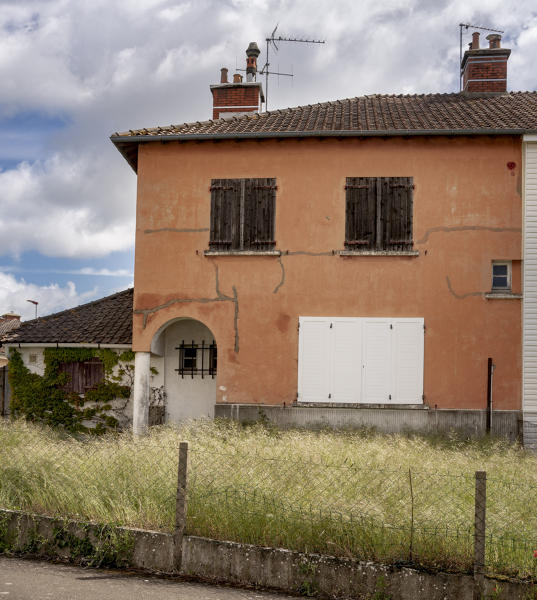

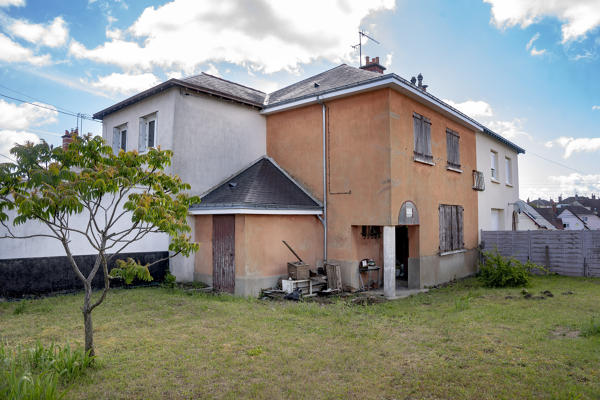

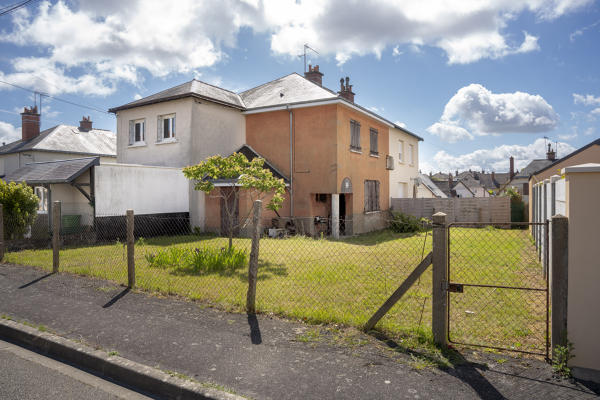

Le second type présente quatre logements identiques placés dos à dos. Ils sont composés d'un salon, une cuisine et WC en rez-de-chaussée, de trois chambres et d'une salle de bain à l'étage et d'une cave. La façade principale est positionnée sur le gouttereau. La façade principale est positionnée sur le gouttereau. Les pavillons sont développés sur deux travées : les portes d'entrées en arc plein cintre sont latérales et les travées centrales sont percées d'une fenêtre rectangulaire. Les portes sont surmontées à l'étage d'une petite ouverture rectangulaire. La travée voisine à l'étage contient également une fenêtre rectangulaire de plus grand format.
Les toits sont à plusieurs pans couverts de tuiles mécaniques ou d'ardoise.
-
Murs
- béton armé enduit
-
Toitstuile mécanique, ardoise
-
Plansplan rectangulaire régulier
-
Étages1 étage carré
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à plusieurs pans croupe
-
Escaliers
- escalier dans-œuvre : escalier tournant à retours
-
Statut de la propriétépropriété de la commune
- (c) Archives municipales du Mans
- (c) Archives municipales du Mans
- (c) Région Pays de la Loire - Inventaire général
- (c) Archives municipales du Mans
- (c) Région Pays de la Loire - Inventaire général
- (c) Archives municipales du Mans
- (c) Région Pays de la Loire - Inventaire général
- (c) Archives municipales du Mans
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
Documents d'archives
-
Archives municipales du Mans ; 1 O 66. Dossier pour la construction du lotissement de la Cité des Pins, 1938-1949.
Documents figurés
-

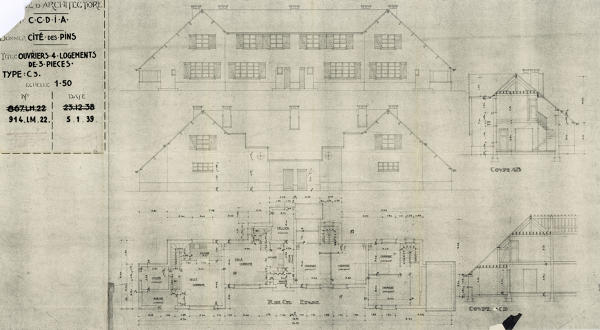

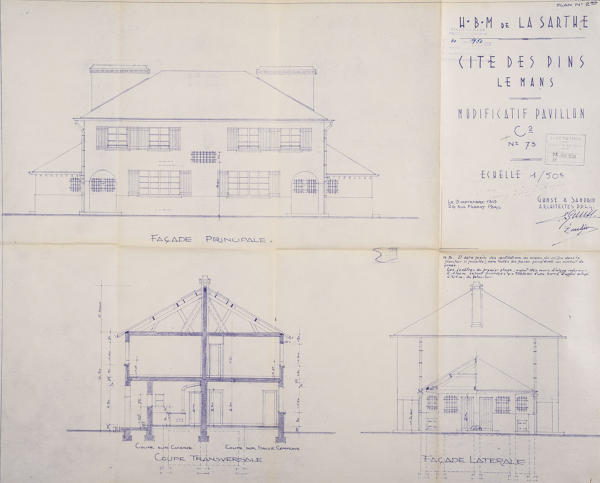

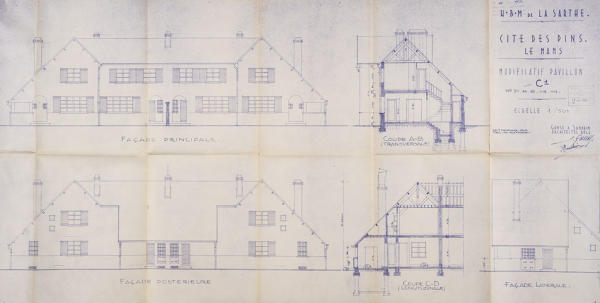

Ensemble des plans pour le permis de construire de la cité dans les Pins / Gonse et Sandrin. 1939. 52 dess : encre sur papier. (Archives municipales du Mans ; 1 O 292).
