Aire d'étude et canton
Mayenne - Mayenne Est
-
Hydrographies
la Mayenne
-
Commune
Moulay
-
Lieu-dit
l'Ecluse-de-Saint-Baudelle
-
Cadastre
1985
AA
61
-
Précisions
œuvre située en partie sur la commune Saint-Baudelle
-
Dénominationssite d'écluse
-
Appellationssite d'écluse de Saint-Baudelle
-
Parties constituantes étudiées
-
Parties constituantes non étudiéesmaison, fournil, latrines, centrale hydroélectrique, transformateur

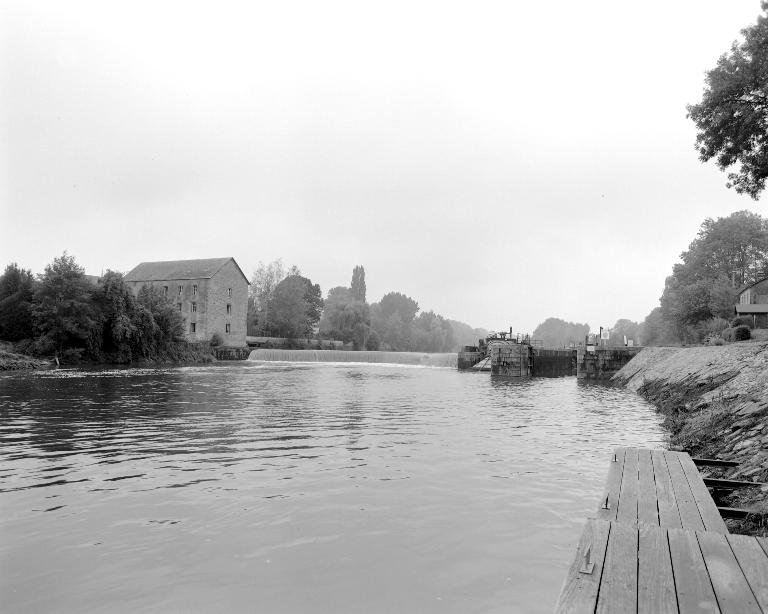

Le barrage à écluse de Saint-Baudelle a été construit entre 1860 et 1863 sur les plans de l'ingénieur ordinaire des Ponts et Chaussées Dupuy, par l'entrepreneur de Montflours Pierre Colas, choisi lors de l'adjudication des travaux le 6 juillet 1860. Il est situé immédiatement en aval de l'ancien barrage, détruit alors, qui assurait le fonctionnement de l'ancien moulin. Le linteau de la porte d'entrée de la maison éclusière porte la date de 1863. E.D.F. a installé en 1959 une micro-centrale électrique (date inscrite sur le transformateur).
-
Période(s)
- Principale : 3e quart 19e siècle
- Secondaire : 2e quart 20e siècle
-
Dates
- 1863, porte la date
- 1959, porte la date
-
Auteur(s)
-
Auteur :
Dupuy Charlesingénieur des Ponts et Chaussées attribution par sourceDupuy Charles
Ingénieur ordinaire des Ponts et Chaussées.
-
Auteur :

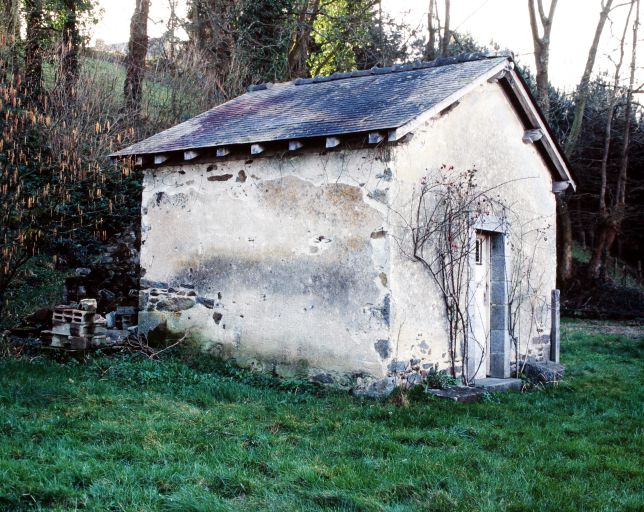

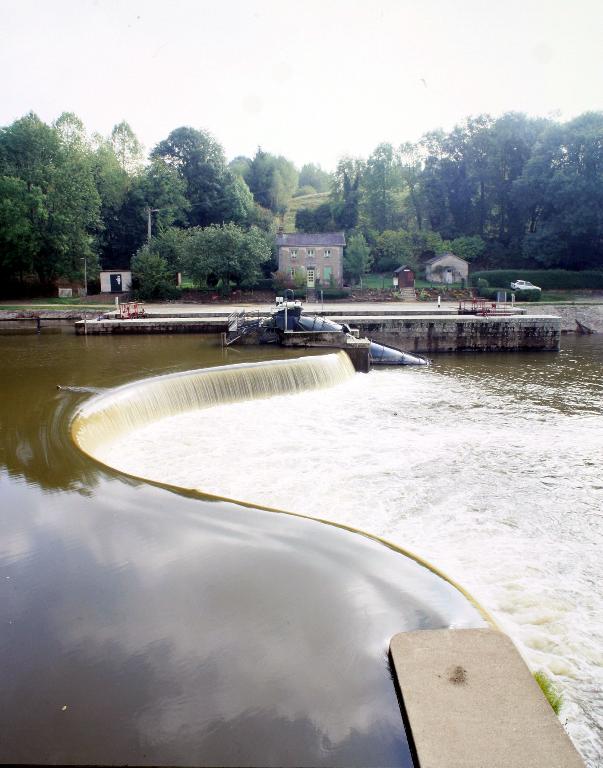

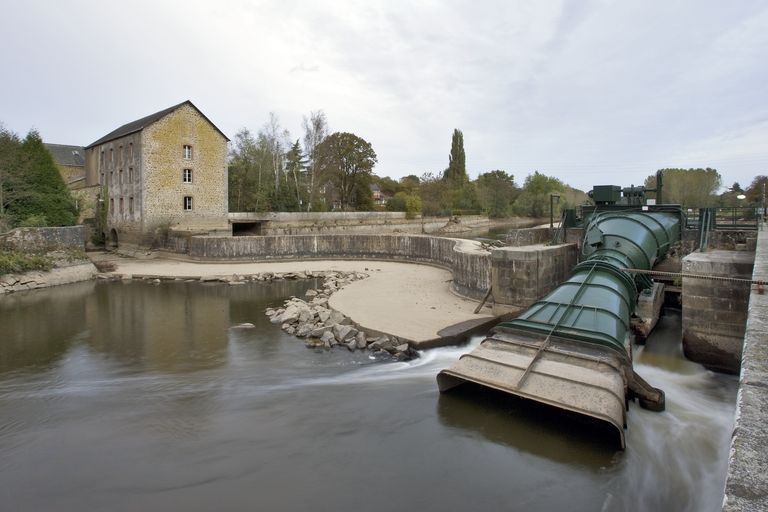

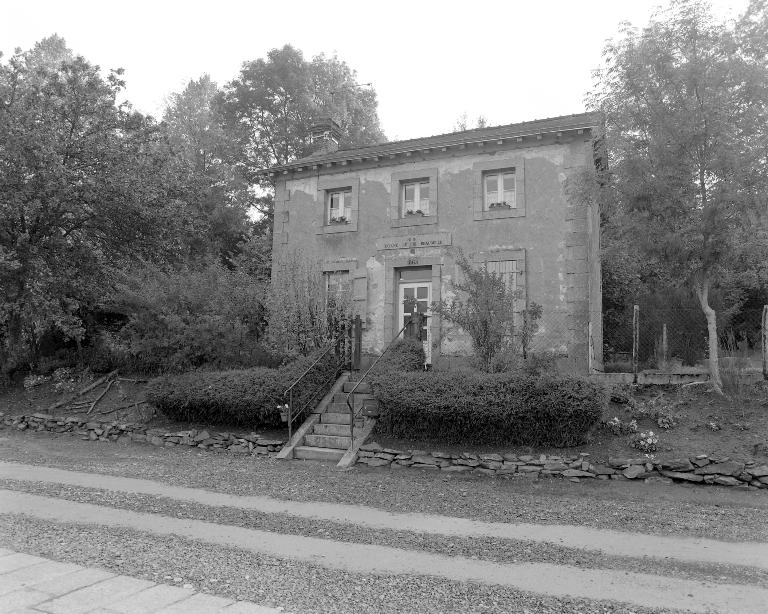

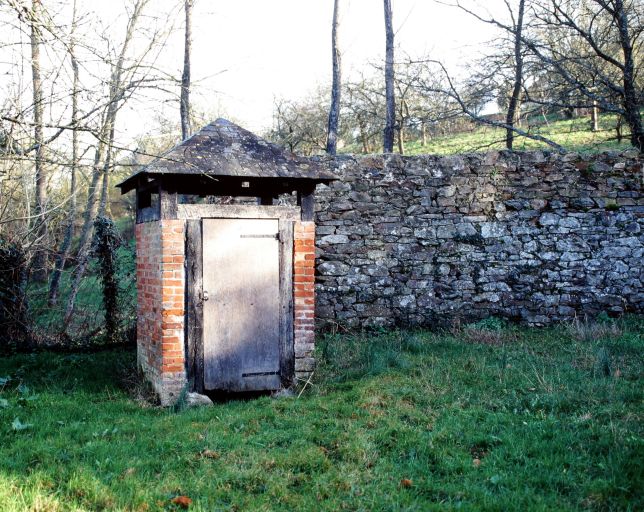

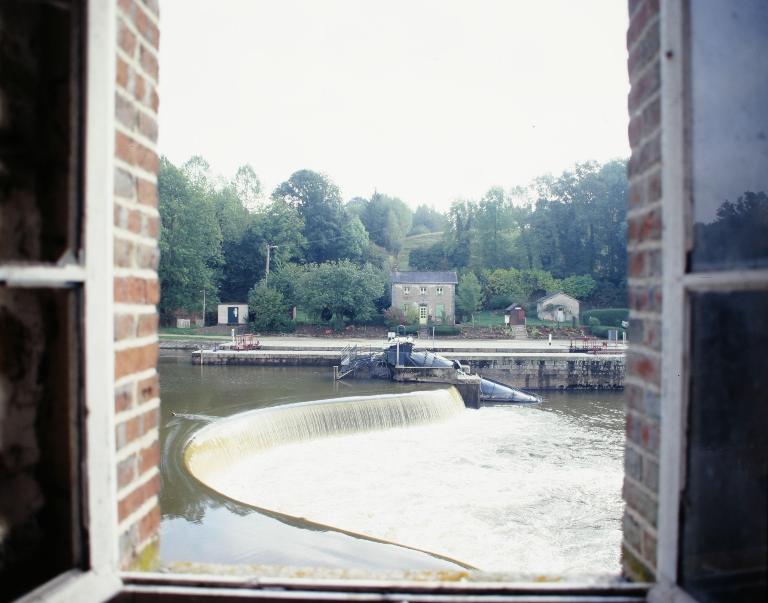

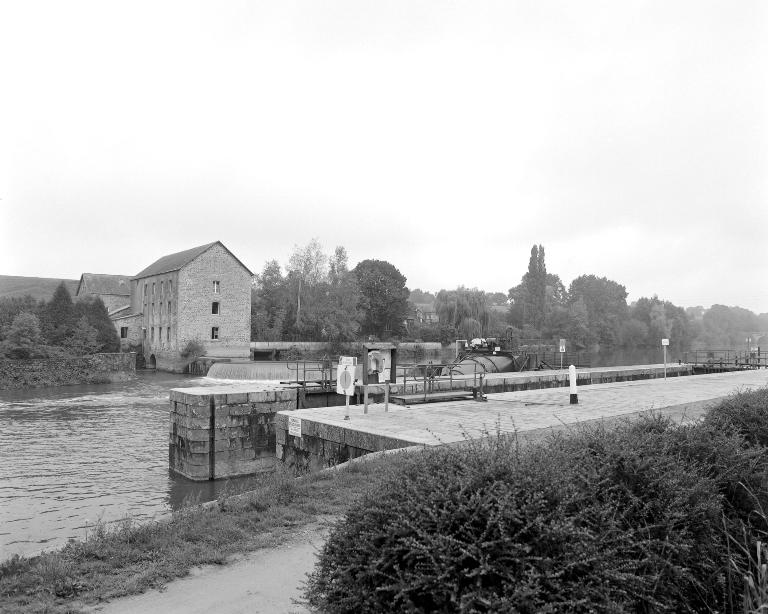

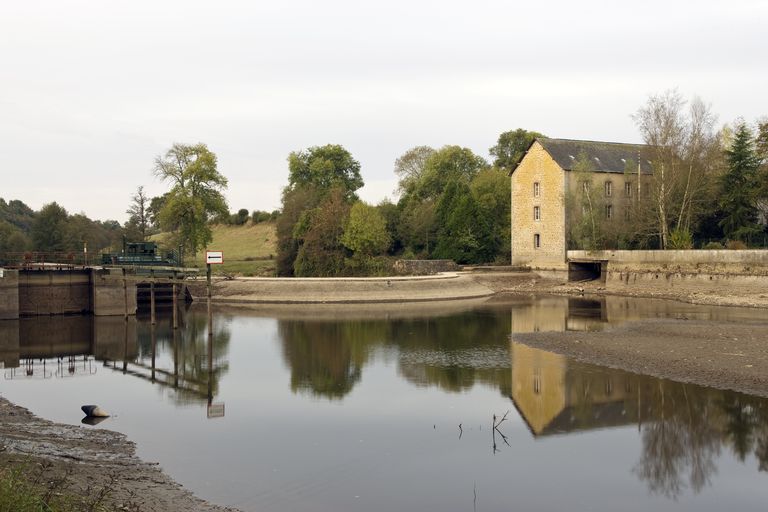

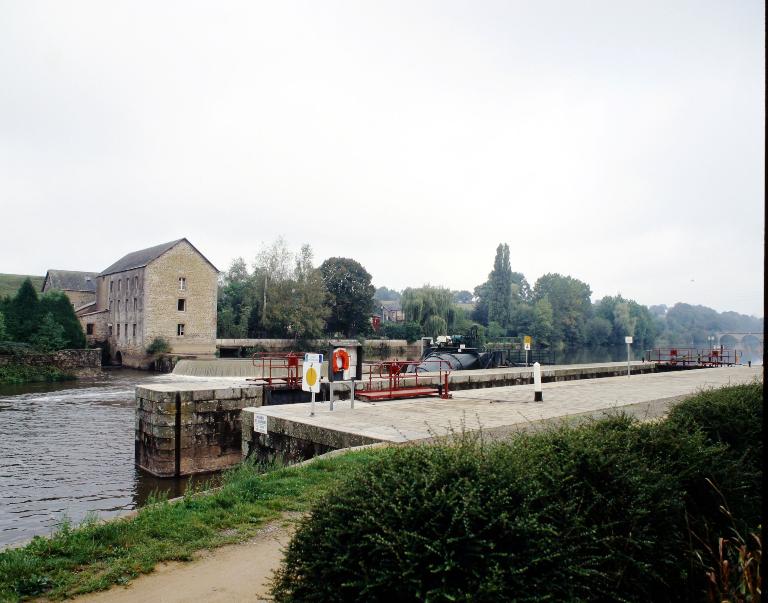

Le barrage de Saint-Baudelle présente une forme de chevron. Les parties maçonnées de l'écluse sont traitées en pierres de taille de granite. La maison éclusière ressemble, par son implantation et ses dispositions architecturales, à celle Grenoux. Située sur un talus, elle est accessible depuis le chemin de halage par un escalier droit. Elle est entourée sur trois côtés par un jardin situé au niveau de son rez-de-chaussée dont le sépare le passage encaissé d'accès à la cave. Sa façade antérieure présente une disposition ordonnancée, organisée autour de l'axe de symétrie que constitue la travée centrale. Au-dessus de la porte d'entrée, une table de granite porte le nom et le numéro (2) de l'écluse. L'entourage des ouvertures, le soubassement et les chaînes d'angle sont également traités en pierre de taille de granite. Le reste des murs est enduit. Dans le jardin se trouvent, au sud, un fournil à toiture à longs pans, dont le foyer est traité en appentis, et au nord, des latrines construites en brique, à toit en pavillon. La microcentrale prend place dans le pertuis. Elle est constituée d'une bulbe contenant une turbine et un générateur, placée dans une conduite métallique formant siphon. Elle est reliée à un transformateur installé sur la rive.
-
Murs
- granite moellon enduit
- granite pierre de taille
- brique
-
Toitsardoise
-
Étagesétage en surcroît
-
Élévations extérieuresélévation ordonnancée
-
Couvertures
- toit à longs pans pignon couvert
- appentis
- toit en pavillon
-
Énergies
- énergie hydraulique produite sur place turbine hydraulique
- amplificateur
- générateur
- convertisseur
-
État de conservationbon état
-
Statut de la propriétépropriété de l'Etat
- (c) Conseil départemental de la Mayenne
- (c) Région Pays de la Loire - Inventaire général
- (c) Editions Chouasnet
- (c) Région Pays de la Loire - Inventaire général
- (c) Conseil départemental de la Sarthe
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
- (c) Région Pays de la Loire - Inventaire général
Documents d'archives
-
Archives départementales de la Mayenne ; S 483<; Canalisation de la Mayenne entre Grenoux et Mayenne, 1850-1874.
-
Archives départementales de la Mayenne ; S 20022. Canalisation de la Mayenne entre Grenoux et Mayenne, 1844-1860.
Documents figurés
-

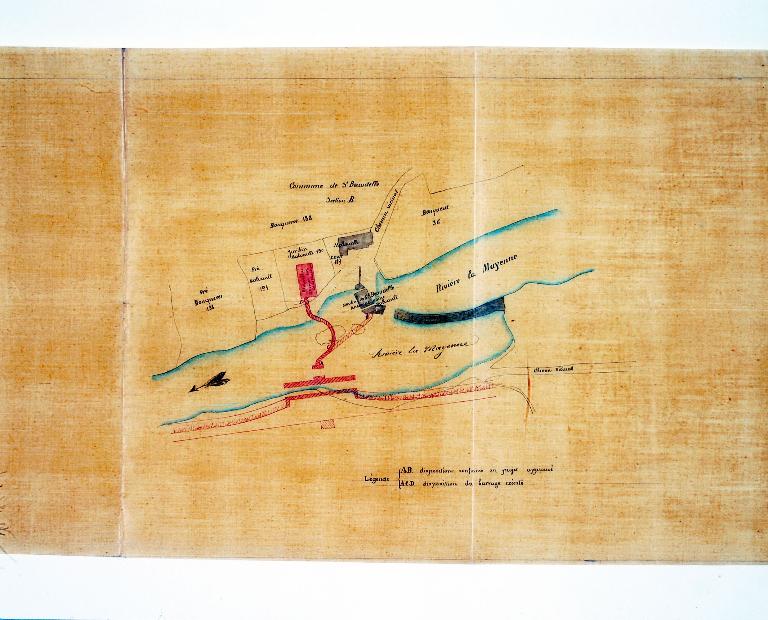

Projet de reconstruction du barrage et du moulin de Saint-Baudelle / dessiné par Charles Dupuy. 1862. 1 dess. : encre et aquarelle. (Archives départementales de la Mayenne ; S 542).
-
Environs de Mayenne. Saint-Baudelle. L'écluse et le moulin / phot. par Chevrinais. Mayenne : E. Chouasnet, 1er quart 20e siècle. 1 impr. photoméc. ; carte postale, (44). (Archives départementales de la Mayenne ; 5 Fi 14).
